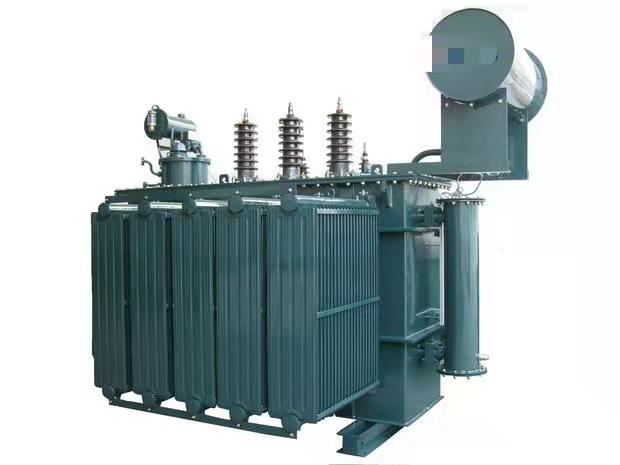

變壓器的并列運行，是指變壓器的原繞組都接在某一電壓等級的公共母線上，而各變壓器的副繞組也都接在另一電壓等級的公共母線上，共同向負載供電的運行方式。

　　變壓器并列運行要求：
　　1、變壓器連接組別要相同；
　　2、變壓器變比應相等（允許誤差±0.5%）；
　　3、阻抗電壓相同（允許誤差±10%）；
　　4、容量比一般不應超過3：1；
　　5、并列運行的變壓器檔位應一致。
　　不符合上述并列運行條件時，將產生如下后果：
　　1、如果繞組接線組別不同，在變壓器同相的二次側會出現很大的電位差，由于變壓器二次側阻抗很小，將會產生很大的環流而燒毀變壓器；
　　2、如果變壓比超過規定誤差時，在兩臺變壓器繞組間由于電位差的存在，必然有循環電流存在。變壓比誤差越大，則環流越大。這不僅造成較大的功率損耗，嚴重時還會燒毀變壓器；
　　3、如果阻抗電壓（又稱短路電壓百分比）超過規定誤差值時，會造成負荷分配不平衡，即容量大的變壓器欠載而容量小的變壓器過載；
　　4、如果容量比超過，阻抗電壓也相差較大，同樣無法滿足條件。

　　變壓器并列運行操作方法分部驟講解
步驟一：確認變壓器運行技術參數、有載調壓器、有載調壓開關控制器檔位是否一致。
　　1.變壓器技術參數確認
注意事項：變壓器變比、連接組別、短路阻抗應相等。
　　2.有載調壓器檔位確認
注意事項：并聯的兩臺變壓器有載調壓器檔位一致。
　　3.有載調壓開關控制器檔位確認
注意事項：兩臺調壓開關控制器顯示檔位應一致。

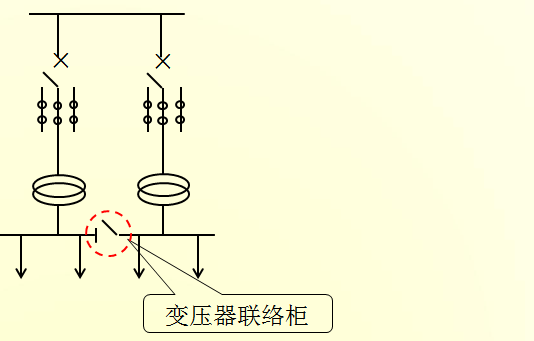

　　步驟二：將變壓器聯絡柜斷路器調整至工作位置。
　　1.扳動聯絡柜斷路器操作手柄開關
注意事項：將操作手柄開關向上扳起至頂部，并保持其位置。
　　2.將聯絡柜搖至工作位置
注意事項：向外拔出操作桿，按順時針方向勻速轉動。
　　3. 將聯絡柜斷路器操作手柄復位
注意事項：向左扳動黃色復位開關，將操作桿向內推入槽孔復位。
　　4.確認聯絡柜斷路器工作狀態
注意事項：確認斷路器狀態指示處于紅色的CONNECT工作狀態。
　　步驟三：將變壓器聯絡柜合閘、變壓器并聯完成。
　　1.查看并聯變壓器進線負荷
注意事項：兩臺變壓器進線柜負荷電流<50A方可操作。
　　2.合上變壓器并列保護開關
注意事項：變壓器并列時，應將并聯保護開關處于合閘位置。
　　3.變壓聯絡柜合閘
注意事項：將轉換開關轉到就地位置，按下綠色按鈕合閘按鈕。
　　4.查看聯絡柜電壓、電流
注意事項：確認參數正常后懸掛警示標牌、填寫記錄。
　　變壓器并列運行的主要優勢：變壓器并列運行可以使供配電系統承載能力加大，電壓更加穩定，有效避免因大功率設備投運造成廠內電網瞬時壓降，引起制絲、卷包等生產設備出現低電壓保護停機現象。
推廣可行性分析：
　　1、如果一臺變壓器發生故障或需要檢修，通過并列變壓器可繼續供電，從而避免局部故障造成全廠停產，提高了供電的可靠性；
　　2、在負荷較小的季節可以將部分變壓器退出運行，既可以減少變壓器的空載損耗，提高效率，又可以改善電網的功率因數。

(本文為內部信息公示，請勿轉載)

質控部 謝尊青
2021年12月15日
